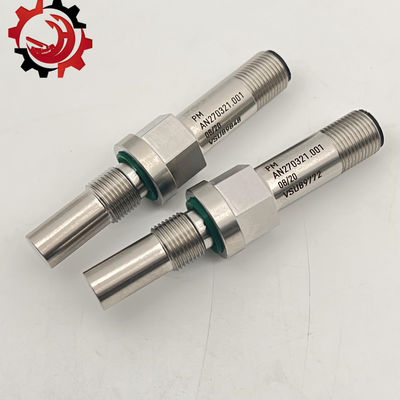

पुट्ज़माइस्टर कंक्रीट पंप ट्रक के लिए निकटता स्विच PM AN270321 001

उत्पाद का वर्णन/विशेषताओंः
 निकटता स्विच एक स्थिति स्विच है जो चलती भागों के साथ यांत्रिक प्रत्यक्ष संपर्क के बिना संचालित किया जा सकता है। जब वस्तु स्विच के संवेदन सतह के करीब होती है तो ऑपरेटिंग दूरी पर,स्विच को काम करने के लिए कोई मैकेनिकल संपर्क और दबाव लागू नहीं किया जा सकता है, जिससे डीसी विद्युत उपकरण को चलाया जा सके या कंप्यूटर (पीएलसी) डिवाइस को नियंत्रण निर्देश प्रदान किए जा सकें।निकटता स्विच एक स्विच प्रकार सेंसर है (यानी, संपर्क रहित स्विच), इसमें स्ट्रोक स्विच और माइक्रो-स्विच की विशेषताएं हैं और इसमें सेंसर प्रदर्शन, और विश्वसनीय कार्रवाई, स्थिर प्रदर्शन, तेजी से आवृत्ति प्रतिक्रिया है,लंबे आवेदन जीवन, मजबूत विरोधी हस्तक्षेप क्षमता, और जलरोधक, झटके प्रतिरोधी, संक्षारण प्रतिरोध और अन्य विशेषताएं। उत्पाद प्रेरक, क्षमता, हॉल, एसी, डीसी प्रकार हैं।

निकटता स्विच, जिसे संपर्क रहित निकटता स्विच के रूप में भी जाना जाता है, एक आदर्श इलेक्ट्रॉनिक स्विचिंग सेंसर है।स्विच संपर्क रहित हो सकता है, कोई दबाव नहीं, कोई चिंगारी नहीं, जल्दी से विद्युत निर्देश जारी करें, गतिशील तंत्र की स्थिति और स्ट्रोक को सटीक रूप से प्रतिबिंबित करें, यहां तक कि सामान्य स्ट्रोक नियंत्रण के लिए, इसकी स्थिति सटीकता,परिचालन आवृत्ति, सेवा जीवन, स्थापना और समायोजन की सुविधा और कठोर वातावरण के लिए लागू करने की क्षमता है।यह व्यापक रूप से मशीन टूल्स में प्रयोग किया जाता है, धातु विज्ञान, रासायनिक उद्योग, कपड़ा और मुद्रण उद्योगों में स्वचालित नियंत्रण प्रणाली के रूप में इस्तेमाल किया जा सकता है सीमा, गिनती, स्थिति नियंत्रण और स्वचालित सुरक्षा लिंक।

सभी प्रकार के स्विचों में से एक ऐसा घटक है जो अपने निकट वस्तु को "संवेदन" करने की क्षमता रखता है - विस्थापन सेंसर।चालू या बंद स्विच को नियंत्रित करने के लिए नजदीकी वस्तु के लिए विस्थापन सेंसर की संवेदनशील विशेषताओं का उपयोग करना, यह निकटता स्विच है.

जब कोई वस्तु निकटता स्विच की ओर बढ़ती है और एक निश्चित दूरी के करीब होती है, तो विस्थापन सेंसर में "धारणा" होती है और स्विच कार्य करेगा।इस दूरी को आमतौर पर "खोज दूरी" कहा जाता हैलेकिन अलग-अलग निकटता स्विच में अलग-अलग पता लगाने की दूरी होती है।

कभी-कभी पता चलने वाली वस्तुएं एक-एक करके दृष्टिकोण स्विच की ओर बढ़ती हैं और एक निश्चित समय अंतराल पर एक-एक करके छोड़ देती हैं, ताकि वे लगातार दोहराए जाएं।अलग-अलग निकटता स्विचों में अलग-अलग प्रतिक्रिया क्षमता होती हैइस प्रतिक्रिया विशेषता को "प्रतिक्रिया आवृत्ति" कहा जाता है।

चूंकि विस्थापन सेंसर विभिन्न सिद्धांतों और विभिन्न तरीकों के अनुसार बनाए जा सकते हैं, और विभिन्न विस्थापन सेंसरों में वस्तुओं की "धारणा" के विभिन्न तरीके हैं,निम्नलिखित आम निकटता स्विच हैं:

निष्क्रिय निकटता स्विच
इस स्विच को बिजली की आपूर्ति की आवश्यकता नहीं है, और स्विच की बंद स्थिति चुंबकीय प्रेरण द्वारा नियंत्रित किया जाता है। जब चुंबकीय या लोहे ट्रिगर स्विचिंग चुंबकीय क्षेत्र के पास है,स्विच के अंदर चुंबकीय बल बंद को नियंत्रित करता हैविशेषताएं: कोई बिजली की आवश्यकता नहीं, संपर्क रहित, रखरखाव मुक्त, पर्यावरण संरक्षण।

वर्टेक्स एक्सेस स्विच
इस स्विच को कभी-कभी प्रेरक निकटता स्विच कहा जाता है। यह निकटता स्विच के करीब आने पर वस्तु के अंदर धुंधला धारा उत्पन्न करने के लिए एक प्रवाहकीय वस्तु का उपयोग करता है,जो विद्युत चुम्बकीय क्षेत्र उत्पन्न कर सकता हैयह धुंधली धारा निकटता स्विच पर प्रतिक्रिया करती है, स्विच के आंतरिक सर्किट मापदंडों को बदलती है, जिससे यह पता चलता है कि क्या कोई प्रवाहकीय वस्तु करीब आ रही है,और फिर स्विच चालू या बंद नियंत्रित करता हैनिकटता स्विच जो वस्तु का पता लगा सकता है वह विद्युत चालक होना चाहिए।
1सिद्धांत: प्रेरक, संधारित्र और ट्रांजिस्टरों से बना एक थरथरानवाला, जो चुंबकीय क्षेत्र के निकट धातु वस्तु होने पर एक वैकल्पिक चुंबकीय क्षेत्र उत्पन्न करता है।यह धातु शरीर में धुंधली धाराओं का उत्पादन करेगा, जिसके परिणामस्वरूप दोलन रुक जाता है, और यह परिवर्तन पीछे के ध्रुव द्वारा प्रबलित होता है और एक ट्रांजिस्टर स्विचिंग सिग्नल आउटपुट में परिवर्तित हो जाता है।
2विशेषताएं: ए, अच्छा विरोधी हस्तक्षेप प्रदर्शन, उच्च स्विचिंग आवृत्ति, 200 हर्ट्ज बी से अधिक, केवल धातु का पता लगा सकता है।
3विभिन्न यांत्रिक उपकरणों में स्थान का पता लगाने, गिनती संकेत लेने आदि के लिए उपयोग किया जाता है।

क्षमतात्मक निकटता स्विच
इस स्विच की माप आमतौर पर एक प्लेट होती है जो कैपेसिटर का गठन करती है, और दूसरी प्लेट स्विच का आवास होती है।यह आवास आमतौर पर माप के दौरान उपकरण के आवास से जुड़ा होता है या जुड़ा होता है. जब कोई वस्तु दृष्टिकोण स्विच की ओर बढ़ती है, चाहे वह एक कंडक्टर हो या नहीं, इसकी निकटता के कारण, कंडेनसर का डाइलेक्ट्रिक स्थिर बदलना चाहिए, ताकि क्षमता बदल जाए,ताकि मापने वाले सिर से जुड़े सर्किट की स्थिति भी बदल जाए और स्विच को चालू या बंद करने के लिए नियंत्रित किया जा सके।इस निकटता स्विच द्वारा पता लगाया वस्तुओं कंडक्टरों तक ही सीमित नहीं हैं, तरल पदार्थ या पाउडर जो अछूता हो सकते हैं।

हॉल निकटता स्विच
हॉल तत्व एक चुंबकीय रूप से संवेदनशील तत्व है। हॉल तत्वों से बना एक स्विच को हॉल स्विच कहा जाता है। जब चुंबकीय वस्तु हॉल स्विच के करीब जाती है, तो एक चुंबकीय वस्तु हॉल स्विच के करीब जाती है।स्विच के पता लगाने की सतह पर हॉल तत्व हॉल प्रभाव के कारण स्विच के आंतरिक सर्किट की स्थिति को बदलता है, जो पास में चुंबकीय वस्तु की उपस्थिति की पहचान करता है, और फिर स्विच को चालू या बंद करता है। इस निकटता स्विच का डिटेक्शन ऑब्जेक्ट एक चुंबकीय वस्तु होनी चाहिए।

फोटोइलेक्ट्रिक निकटता स्विच
फोटोइलेक्ट्रिक प्रभाव द्वारा निर्मित स्विच को फोटोइलेक्ट्रिक स्विच कहा जाता है। प्रकाश उत्सर्जक उपकरण और फोटोइलेक्ट्रिक उपकरण एक ही डिटेक्शन हेड में एक निश्चित दिशा में स्थापित होते हैं।जब एक परावर्तक सतह (खोजी गई वस्तु) निकट आती है, फोटोइलेक्ट्रिक उपकरण परिलक्षित प्रकाश प्राप्त करता है और इसे संकेत में आउटपुट करता है, इस प्रकार यह "अनुभूति" कर सकता है कि एक वस्तु निकट आ रही है।

अन्य प्रकार
जब पर्यवेक्षक या प्रणाली स्रोत से दूरी बदलती है, तो निकटवर्ती तरंग की आवृत्ति बदल जाएगी, जिसे डॉपलर प्रभाव कहा जाता है।सोनार और रडार इस प्रभाव के सिद्धांत पर निर्मित हैंअल्ट्रासोनिक निकटता स्विच और माइक्रोवेव निकटता स्विच डोपलर प्रभाव का उपयोग करके किए जा सकते हैं। जब कोई वस्तु करीब जाती है, तो यह एक अलग प्रकार का सूचक बन जाता है।निकटता स्विच द्वारा प्राप्त प्रतिबिंबित संकेत डोपलर आवृत्ति बदलाव का उत्पादन होगा, जो यह पहचान सकता है कि कोई वस्तु आ रही है या नहीं।


मुख्य कार्य
1दूरी की जाँच करें
लिफ्टों और उठाने के उपकरणों की स्टॉप, स्टार्ट और पास स्थिति का पता लगाना; दो वस्तुओं की टक्कर को रोकने के लिए वाहन की स्थिति का पता लगाना; काम करने वाली मशीन की सेट स्थिति का पता लगाना,चलती मशीन या भागों की सीमा स्थिति; घूर्णी शरीर की स्टॉप स्थिति और वाल्व की खुली या बंद स्थिति का पता लगाएं।
2. आकार नियंत्रण
धातु प्लेट छिद्रण और काटने आकार नियंत्रण उपकरण; स्वचालित चयन और धातु भागों की लंबाई की पहचान; स्वचालित लोडिंग और अनलोडिंग के दौरान ढेर की ऊंचाई का पता लगाने;लंबाई मापें, चौड़ाई, ऊंचाई और वस्तु की मात्रा।
3. पता लगाएं कि क्या वस्तु मौजूद है
जांचें कि क्या उत्पादन पैकेजिंग लाइन पर उत्पाद पैकेजिंग बक्से हैं; उत्पाद भागों की जांच करें।
4गति और गति नियंत्रण
कन्वेयर बेल्ट की गति को नियंत्रित करें; घूर्णन मशीन की गति को नियंत्रित करें; विभिन्न पल्स जनरेटरों के साथ गति और रिवोल्यूशन को नियंत्रित करें।
5गिनती और नियंत्रण
उत्पादन लाइन के माध्यम से बहने वाले उत्पादों की संख्या का पता लगाना; उच्च गति वाले घूर्णन शाफ्ट या डिस्क की मोड़ की संख्या का माप; भागों की संख्या।
6. अपवाद का पता लगाएं
बोतल के ढक्कन की जाँच करें; उत्पाद योग्य और अयोग्य निर्णय; पैकेजिंग बॉक्स में धातु उत्पादों की कमी का पता लगाएं; धातु और गैर धातु भागों के बीच अंतर करें; उत्पाद कोई लेबल परीक्षण;क्रेन खतरनाक क्षेत्र अलार्मएस्केलेटर स्वचालित रूप से शुरू और बंद हो जाता है।
7माप नियंत्रण
उत्पादों या भागों की स्वचालित माप; संख्या या प्रवाह को नियंत्रित करने के लिए एक मीटर या उपकरण के पॉइंटर रेंज को मापने; डिटेक्शन बोय नियंत्रण सतह ऊंचाई, प्रवाह;स्टेनलेस स्टील के ड्रम में लोहे के फ्लोट का पता लगानायंत्र की ऊपरी या निचली सीमा का नियंत्रण; प्रवाह नियंत्रण, क्षैतिज नियंत्रण।
8. वस्तुओं की पहचान करें
वाहक पर कोड के अनुसार हां और नहीं की पहचान करें।
9सूचना का आदान-प्रदान
एएसआई (बस) डिवाइस पर विभिन्न स्थानों पर सेंसरों को जोड़ता है ताकि उत्पादन लाइन (50-100 मीटर) में आगे और पीछे डेटा प्रेषित किया जा सके।

कंपनी के बारे में:

हमारी कंपनी सही फिट और उत्कृष्ट प्रदर्शन सुनिश्चित करने के लिए एक स्टॉप भागों सेवा के लिए प्रतिबद्ध है। यह आपके पंप ट्रक के लिए सही हिस्सा खोजने के लिए आपके लिए आसान बनाता है,समय और प्रयास।
