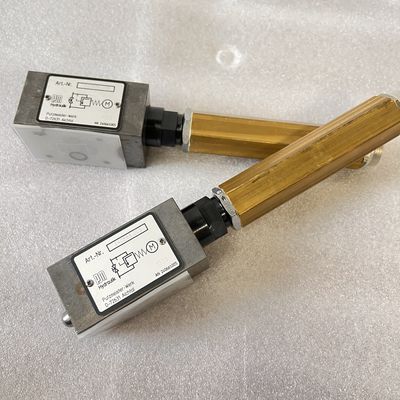

AN 240661005 रिलीफ वाल्व पुट्ज़माइस्टर ट्रक कंक्रीट मिक्सर पंप ट्रक पार्ट्स

उत्पाद का वर्णन/विशेषताओंः

सबसे पहले, क्या दबाव घटाने वाल्व है
दबाव घटाने वाला वाल्व एक वाल्व है जो इसे समायोजित करके इनलेट दबाव को एक निश्चित आवश्यक आउटलेट दबाव तक कम करता है,और आउटलेट दबाव को स्थिर रखने के लिए स्वचालित रूप से माध्यम की ऊर्जा पर निर्भर करता हैद्रव यांत्रिकी के दृष्टिकोण से, दबाव घटाने वाला वाल्व एक स्थानीय प्रतिरोध है जो थ्रॉटलिंग तत्व को बदल सकता है, अर्थात थ्रॉटलिंग क्षेत्र को बदलकर,प्रवाह दर और द्रव परिवर्तन की गतिज ऊर्जा, जिसके परिणामस्वरूप विभिन्न दबाव हानि होती है, ताकि डीकॉम्प्रेशन का उद्देश्य प्राप्त किया जा सके। फिर नियंत्रण और समायोजन प्रणाली के समायोजन पर भरोसा करें,ताकि वाल्व के बाद दबाव के उतार-चढ़ाव वसंत बल के साथ संतुलित है, ताकि वाल्व के बाद दबाव एक निश्चित त्रुटि सीमा के भीतर स्थिर रखा जाए।

दूसरे, दबाव घटाने वाले वाल्व का काम करने का सिद्धांत

जब कोई इनलेट दबाव घटाने वाल्व के बाद पानी का उपयोग करता है, पानी स्पूल के माध्यम से दबाव हानि उत्पन्न करता है, दबाव हानि स्पूल उद्घाटन के आकार से निर्धारित किया जाता है,और रोल खोलने का आकार वसंत बल द्वारा निर्धारित किया जाता है, इसलिए इनलेट दबाव कम करने वाले वाल्व के ऊपरी वसंत को रोल के उद्घाटन को नियंत्रित करने के लिए समायोजित करके, दबाव हानि को नियंत्रित करके वाल्व के बाद आवश्यक दबाव प्राप्त किया जा सकता है।

जब इनपुट दबाव घटाने वाला वाल्व बिना किसी चालक के वाल्व के पीछे जाता है, तो वाल्व के पीछे का दबाव बढ़ जाता है।तो वाल्व के बाद दबाव और वाल्व से पहले दबाव वसंत बल से अधिक है ऊपर वाल्व कोर धक्का होगा (दबाव को कम करने वाल्व एक सामान्य रूप से खुली स्थिति में है, फिर वाल्व के सामने और वाल्व के बाद के द्रव को पूरी तरह से अलग किया जाता है, इस समय दबाव घटाने वाले वाल्व के आउटलेट पर दबाव सेट मूल्य से अधिक है,लेकिन जड़ता के कारण, डायाफ्राम की ऊपर की ओर गति एक बार में बंद नहीं होगा, यह ऊपर की ओर थोड़ा आगे बढ़ने के लिए जारी रहेगा, जो कि आउटलेट पर वाल्व कक्ष के बराबर है बड़ा हो जाता है, मात्रा बड़ा हो जाता है,और आंतरिक तरल का दबाव तब तक कम हो जाता है जब तक कि यह दबाव को कम करने वाले वाल्व के आउटलेट के सेट दबाव मूल्य के बराबर न हो जाए.

तीसरा, दबाव घटाने वाले वाल्वों का वर्गीकरण

1, कार्य दबाव घटाने वाल्व

सबसे सरल दबाव घटाने वाला वाल्व, प्रत्यक्ष अभिनय दबाव घटाने वाला वाल्व, फ्लैट डायफ्राम या ब्लो के साथ। क्योंकि दबाव राहत वाल्व आत्म-समाप्त है,एक बाहरी संवेदन लाइन डाउनस्ट्रीम स्थापित करने के लिए कोई जरूरत नहीं हैयह तीन दबाव घटाने वाले वाल्वों में सबसे छोटा और सबसे किफायती है, जो मध्यम और निम्न प्रवाह दरों के लिए डिज़ाइन किया गया है।प्रत्यक्ष कार्य करने वाले दबाव घटाने वाले वाल्वों की सटीकता आमतौर पर डाउनस्ट्रीम सेट बिंदु का +/-10% होती है.

2, फिल्म प्रकार दबाव घटाने वाल्व

इस प्रकार के दबाव घटाने वाले वाल्व में, डबल डायफ्राम आंतरिक पायलट दबाव घटाने वाले वाल्व में पिस्टन की जगह लेता है।इस बढ़े हुए डायाफ्राम क्षेत्र एक बड़ा मुख्य वाल्व खोलने के लिए सक्षम बनाता है और एक ही पाइप आकार के लिए एक आंतरिक पायलट पिस्टन दबाव घटाने वाल्व की तुलना में एक बड़ी क्षमता हैइसके अतिरिक्त दबाव घटाने वाले वाल्व डायफ्राम +/- 1% की सटीकता के साथ दबाव परिवर्तनों के प्रति अधिक संवेदनशील है।उच्च सटीकता डाउनस्ट्रीम सेंसिंग लाइन की स्थिति के कारण है (वाल्व के बाहर), जहां गैस या तरल में कम उथल-पुथल होती है। दबाव घटाने वाला वाल्व बहुत लचीला है और विभिन्न प्रकार के दबाव घटाने वाले वाल्व पायलट वाल्व (जैसे दबाव वाल्व,तापमान वाल्व, हवा लोडिंग वाल्व, सोलेनोइड वाल्व या एक ही समय में कई वाल्व) ।

3, पिस्टन प्रकार के दबाव घटाने वाला वाल्व

इस प्रकार के दबाव घटाने वाले वाल्व में दो प्रकार के वाल्व - पायलट वाल्व और मुख्य वाल्व - एक में एकीकृत होते हैं।पायलट वाल्व का डिजाइन प्रत्यक्ष अभिनय दबाव घटाने वाल्व के समान है. पायलट वाल्व का निकास दबाव पिस्टन पर कार्य करता है, जिससे यह मुख्य वाल्व खोलने का कारण बनता है। यदि मुख्य वाल्व बड़ा है और सीधे खोला नहीं जा सकता है,यह डिजाइन मुख्य वाल्व खोलने के लिए इनलेट दबाव का उपयोग करेगानतीजतन, इस प्रकार के दबाव घटाने वाले वाल्व सीधे काम करने वाले दबाव घटाने वाले वाल्वों की तुलना में एक ही पाइप आकार पर अधिक क्षमता और सटीकता (+/- 5%) प्रदान करते हैं।सीधे अभिनय दबाव घटाने वाल्व के रूप में ही, सेंसर लाइन की बाहरी स्थापना की आवश्यकता के बिना दबाव घटाने वाले वाल्व को आंतरिक रूप से महसूस किया जाता है।

चौथा, दबाव घटाने वाले वाल्व की भूमिका

दबाव घटाने वाला वाल्व एक विशेष उपकरण है जो स्वचालित रूप से पाइपलाइन के काम के दबाव को कम करता है,और इसका कार्य स्वचालित रूप से उच्च गैस (वाष्प) दबाव को आवश्यक कम गैस (वाष्प) दबाव के बाद दिए गए दबाव में कमी की सीमा को कम करना हैजब उच्च दबाव पक्ष पर गैस (वाष्प) दबाव में उतार-चढ़ाव होता है, तो यह स्वचालित समायोजन भूमिका निभा सकता है, ताकि कम दबाव पक्ष पर गैस (वाष्प) दबाव स्थिर हो।उच्च वृद्धि भवनों में दबाव घटाने वाले वाल्व का व्यापक रूप से प्रयोग किया जाता हैशहरी जल आपूर्ति नेटवर्क में उच्च जल दबाव वाले क्षेत्र,खदानों और अन्य अवसरों यह सुनिश्चित करने के लिए कि पानी की आपूर्ति प्रणाली में प्रत्येक पानी बिंदु उचित सेवा पानी के दबाव और प्रवाह प्राप्त.

पांचवां, दबाव घटाने वाला वाल्व मॉडल

दबाव घटाने वाले वाल्वों के मॉडल में निम्नलिखित प्रतिनिधि मॉडल हैं:

0232 पिस्टन दबाव घटाने वाला वाल्व, पीतल निकेल लेपित, पीएन 16, आउटलेट दबाव 1-5.5bar समायोजित किया जा सकता है, सबसे छोटा आयात दबाव घटाने वाला वाल्व, सबसे अधिक लागत प्रभावी,दबाव गेज से जुड़ा जा सकता है, व्यापक रूप से उच्च वृद्धि इमारत शाखा पाइप दबाव में कमी में इस्तेमाल किया;

0234 पिस्टन दबाव घटाने वाला वाल्व, पीतल की सामग्री, दोहरी स्लिप सिर के साथ, स्थापित करने में आसान, पीएन 25, आउटलेट दबाव 0.5-5.5bar समायोजित किया जा सकता है, दबाव गेज से जुड़ा जा सकता है,व्यापक रूप से उच्च वृद्धि इमारत शाखा पाइप और सूखी पाइप decompression में इस्तेमाल किया;

0226 डायाफ्राम प्रकार के दबाव घटाने वाला वाल्व, पीतल सामग्री, PN25, आउटलेट दबाव 1.5-7bar समायोजित किया जा सकता है, दबाव गेज से जुड़ा जा सकता है,व्यापक रूप से उच्च वृद्धि इमारत शाखा पाइप और सूखी पाइप decompression में इस्तेमाल किया;

0204 डायफ्राम प्रकार के दबाव घटाने वाला वाल्व, पीतल सामग्री, पीएन40, आउटलेट दबाव 1-7bar समायोजित किया जा सकता है, दबाव गेज से जुड़ा जा सकता है,व्यापक रूप से उच्च वृद्धि इमारत शाखा पाइप और सूखी पाइप decompression में इस्तेमाल किया;

0204 डायफ्राम प्रकार का अति-कम दबाव घटाने वाला वाल्व, पीतल सामग्री, पीएन10, आउटलेट दबाव 0-1 बार समायोजित किया जा सकता है, दबाव गेज से जुड़ा जा सकता है, व्यापक रूप से सटीक उपकरणों में उपयोग किया जाता है,भोजन कक्ष, प्रयोगशाला।

कंपनी के बारे में:

हमारी कंपनी सही फिट और उत्कृष्ट प्रदर्शन सुनिश्चित करने के लिए एक स्टॉप भागों सेवा के लिए प्रतिबद्ध है। यह आपके पंप ट्रक के लिए सही हिस्सा खोजने के लिए आपके लिए आसान बनाता है,समय और प्रयास।
